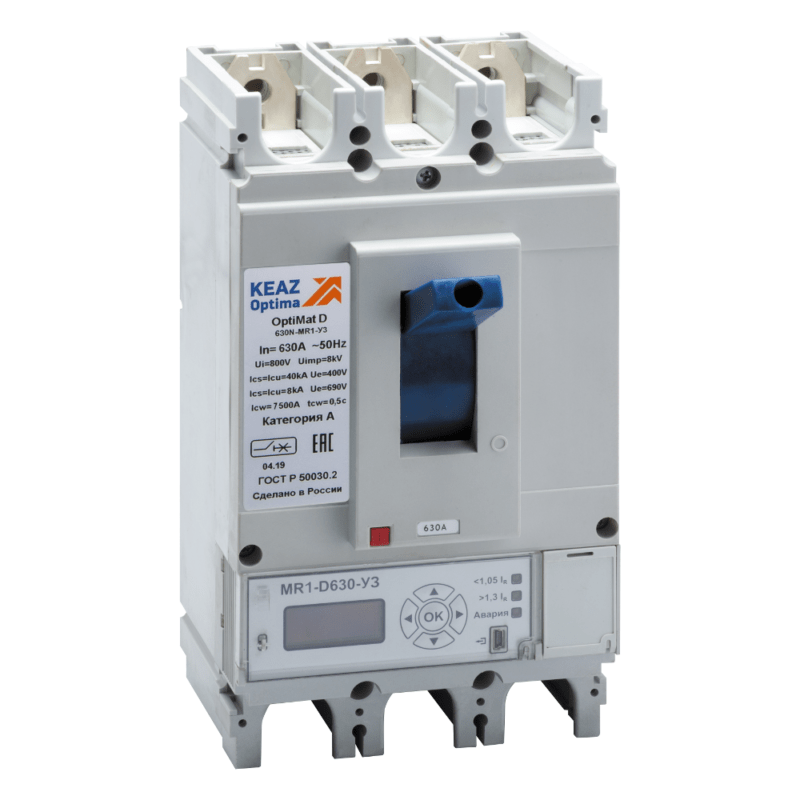

OptiMat D630N-MR1-У3, 279890

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 40 кА на номинальный ток 630 А .

Тип изделия: Выключатель автоматический

Габариты и материалы

• Габариты изделия: Ширина (мм): 140
• Габариты изделия: Высота (мм): 256
• Габариты изделия: Глубина (мм): 167

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 630 Ток, при котором устройство работает в нормальных условиях.
• Частота тока (Гц): 50 Количество колебаний переменного тока в секунду.
• Род тока: AC AC — переменный
  DC — постоянный
  AC/DC — переменный/постоянный
• Номинальное рабочее напряжение переменного тока Ue (В): 690 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
• Предельная коммутационная способность переменного тока Icu (кА): 8 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
• Номинальное рабочее напряжение переменного тока Ue (В)2: 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
• Предельная коммутационная способность переменного тока Icu (кА)2: 40 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
• Вспомогательные (свободные) контакты: Нет Вспомогательные контакты указывает на положение контактов автоматического выключателя.
• Наличие привода: ручной Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
• Диапазон регулировки теплового расцепителя (А): 0,4-1In Этот параметр позволяет провести более точную настройку автоматического выключателя.
• Уставка расцепителей токов короткого замыкания: 1,5-10In Порядок кратности номинальному току, при котором срабатывает расцепитель.
• Рабочий диапазон сетевого напряжения (В): 0,04-1 Диапазон напряжения в сети, в котором устройство работает в нормальных условиях.
• Регулировка максимальных расцепителей тока: да Этот параметр позволяет провести более точную настройку автоматического выключателя.
• Вид расцепителей: электронный
• Номинальное напряжение изоляции Ui (В): 800 Характеризует изоляционные свойства аппарата.
• Номинальное импульсное напряжение Uimp (кВ): 8 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
• С расцеплением под напряжением: да
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
• Контрольная температура (°С): 30
• Номинальный продолжительный ток Iu (А): 630
• Диапазон краткосрочной задержки расцепителя короткого замыкания (с): без выдержки
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
• Время номинально кратковременно выдерживаемого тока tcw (с): 0,50
• Номинальный кратковременно выдерживаемый ток Icw (А): 7 500

Монтажные характеристики

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 120
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
• Вид присоединяемых проводников: шина/провод Способ присоединения внешних проводников (спереди, сзади и т.д.).
• Тип подключения: болтовое соединение
• Подходит для монтажа на DIN-рейку: нет

Эксплуатационные характеристики

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
• Диапазон рабочих температур (˚С): от -40°С до +70°С
• Комплексная защита от замыканий на землю: нет
• Категория применения: A

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
• Тип элемента управления: рычажковый (перекидной рычаг)
• Возможность установки индикатора отключения: да
• Моторный привод встроенный: нет

• • Единица измерения : 1 шт
  • Упаковочная норма : 1 шт

Вес, кг:

• • 1 шт : 6,2

Объем, м.куб:

• • 1 шт : 0,0072463

Габариты упаковки (содержит 1 шт):

• • Ширина (мм) : 170
  • Высота (мм) : 155
  • Глубина (мм) : 275
